• TAC 膜: 偏光片的支撑，保护以及防止回缩，一般厚度25~40um

• PVA 膜: 偏光机制功能层，一般厚度12um

• PSA 膜: 感压胶层，用于将偏光片贴附显示屏幕，一般厚度25um

偏光片原材料的组成根据不同产品要求稍有不同，主要包括TAC膜、PVA膜、保护膜、增量膜、压敏胶、相位差膜及TAC膜替代材料（PET/PMMA/COP）等。

其实主要的PVA光学膜为聚乙烯醇，是偏光片的核心部分，决定了偏光片的偏光性能、透过率、色调等关键光学指标。

而TAC光学膜是一种光学保护膜。由于PVA膜制成的偏光层易吸水、褪色而丧失偏光性能，因此在PVA膜两侧需分别采用一层光学性均匀、透明性良好的TAC（三醋酸纤维素，Triacetyl Cellulose）薄膜隔绝水分和空气，保护偏光层。

构成偏光片的各种主要膜材所具备的特性及作用如下表所示：

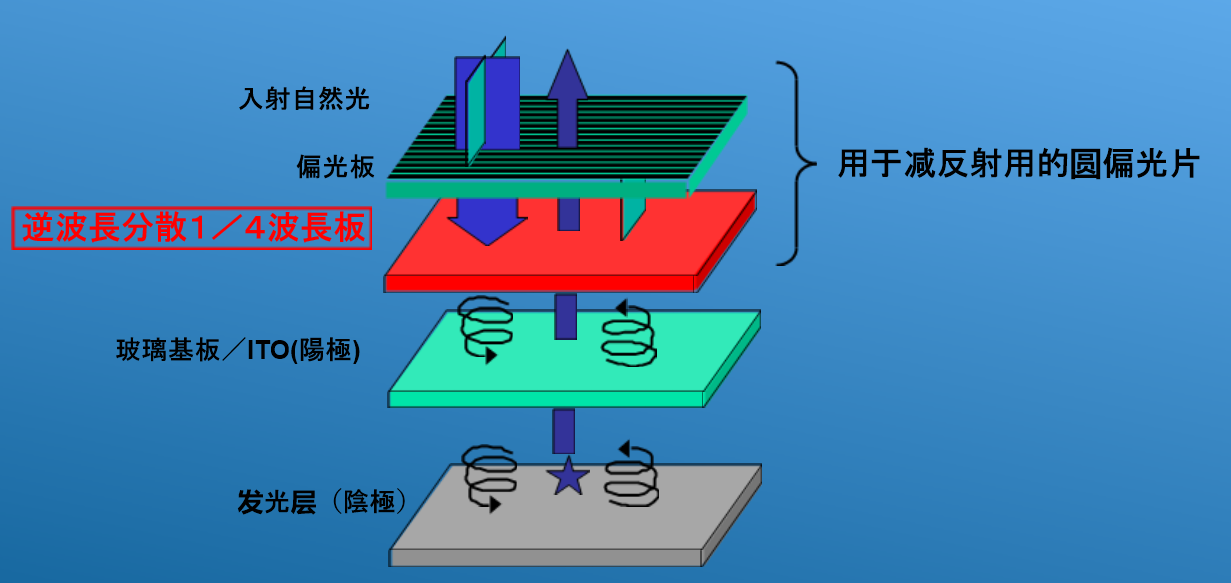

OLED偏光片原理示意图（来源：网络）

目前常见的OLED显示屏功能膜层结构中，阴极材料是Mg-Ag镁银合金等金属材料，镀层加工完成后基本上有镜面效应，容易反射外界的环境光，从而干扰正常的OLED显示屏射出来的光线，导致显示对比度大大降低。为了消除环境光的影响，行业通过原来LCD显示屏的旋光控制原理，设计出了带有位相差膜的圆偏光片给OLED显示屏使用。

1/4λ波长位相差膜OLED偏光片原理示意图

（来源：网络）

OLED显示屏使用的偏振片结合了线偏振和圆偏振于一体的偏振片。如上图所示，外界自然光先通过90°的线偏振片，然后是45°的圆偏振片。圆偏振片是线偏振膜和相位延迟膜组合而成，通过该偏振片的光线（90°），经过45°的光相位延迟后变成135°的圆偏振光，然后被OLED的金属电极反射。

被反射的光线再次通过光相位延迟膜，变成了180°的线偏振光，最后到达最外层的90°线偏振片，由于反射光的偏振方向与线偏振片垂直，该反射光不能通过，最终被消灭在屏幕内。所以使用OLED偏振片可以使外部射入的光线不再射出，达到消除环境反射光的作用。

实际上自然界的环境光的波长范围覆盖很宽，常规的1/4λ波长位相差膜，一般只能对应单波长，若要达到理想的宽波长补偿效果，一般必须使用两层以上的相位差膜进行加成消减，例如，使用折射率分布差异不大的材料做成1/2λ波长位相差膜，再与窄波段正常分布的1/4λ位相差膜，按照一定方向相互堆叠，达到可见光波段形成宽波段覆盖，表现出来的效果就是显示屏熄屏后更黑，显示时对比度更高。

OLED偏光片原理示意图（来源：网络）

目前经过苹果和供应链一起优化后的OLED偏光片，已经采取了更新的工艺来替代传统的1/4λ+1/2λ双波长双层相位差膜复合工艺。新的工艺可以在TAC膜或其它光学膜材上，一面涂布1/4λ波长液晶层，一面涂布1/2λ波长液晶层，从而达到减少光学膜层使用数量，达到减少偏光片厚度的效果。

所以OLED显示屏的偏光片不但制作起来要比常规的LCD偏光片更难，而且使用的原材料也贵很多，相对的售价也高出LCD偏光片一大截。如果你要用到类似苹果手机OLED显示屏效果的1/4λ+1/2λ双波长液晶涂层补偿圆偏光片，则加工难度更高，生产良率更低，使用成本更贵。
